【お客様施工事例】レンジフード側面にオイルガードをオーダー製作
こんにちは！コダマガラスお客様からのお写真担当のありかろです。
今回は、レンジフード側面へオイルガードを設置されたお客様の設置写真などをご紹介します。

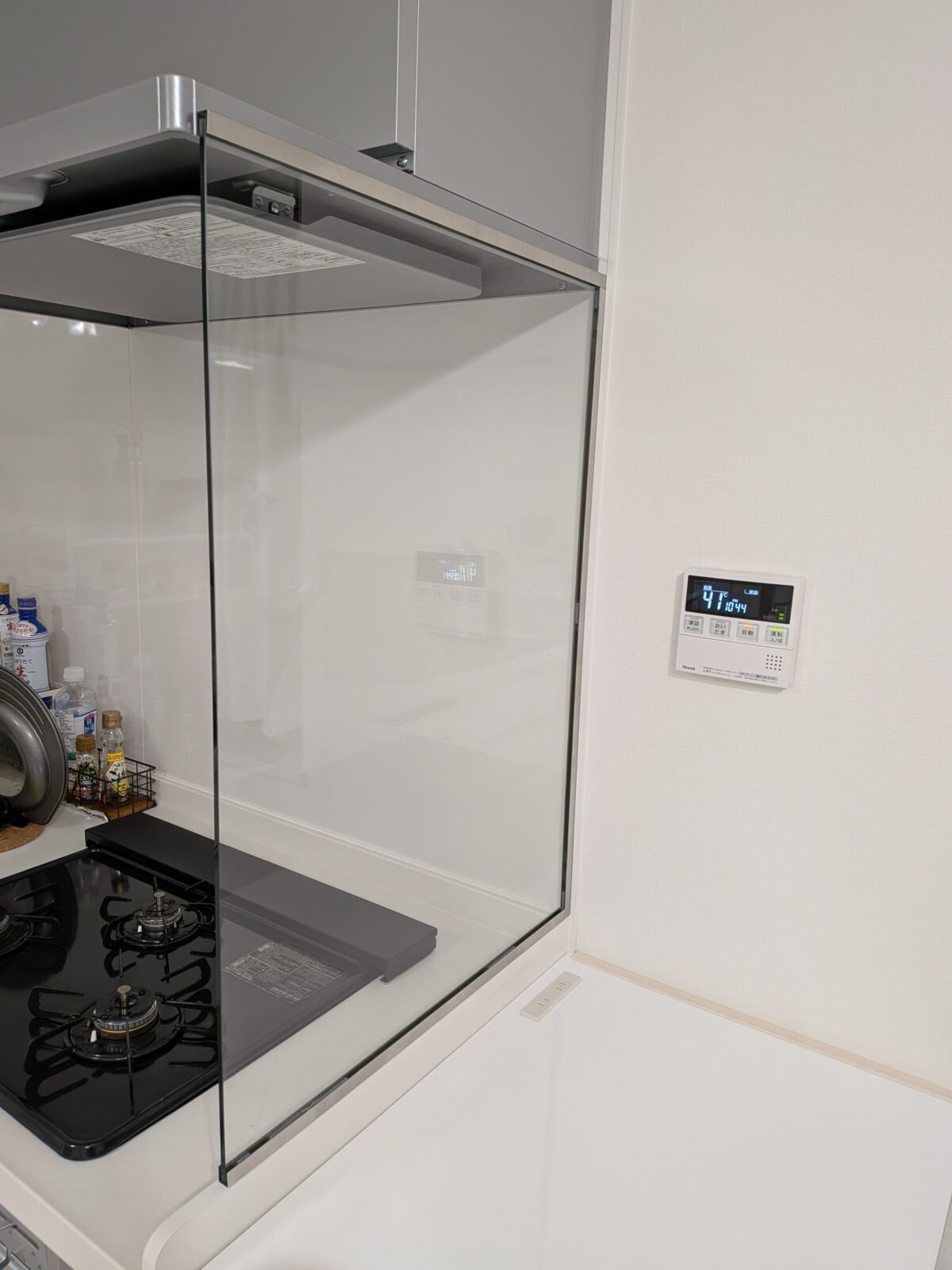

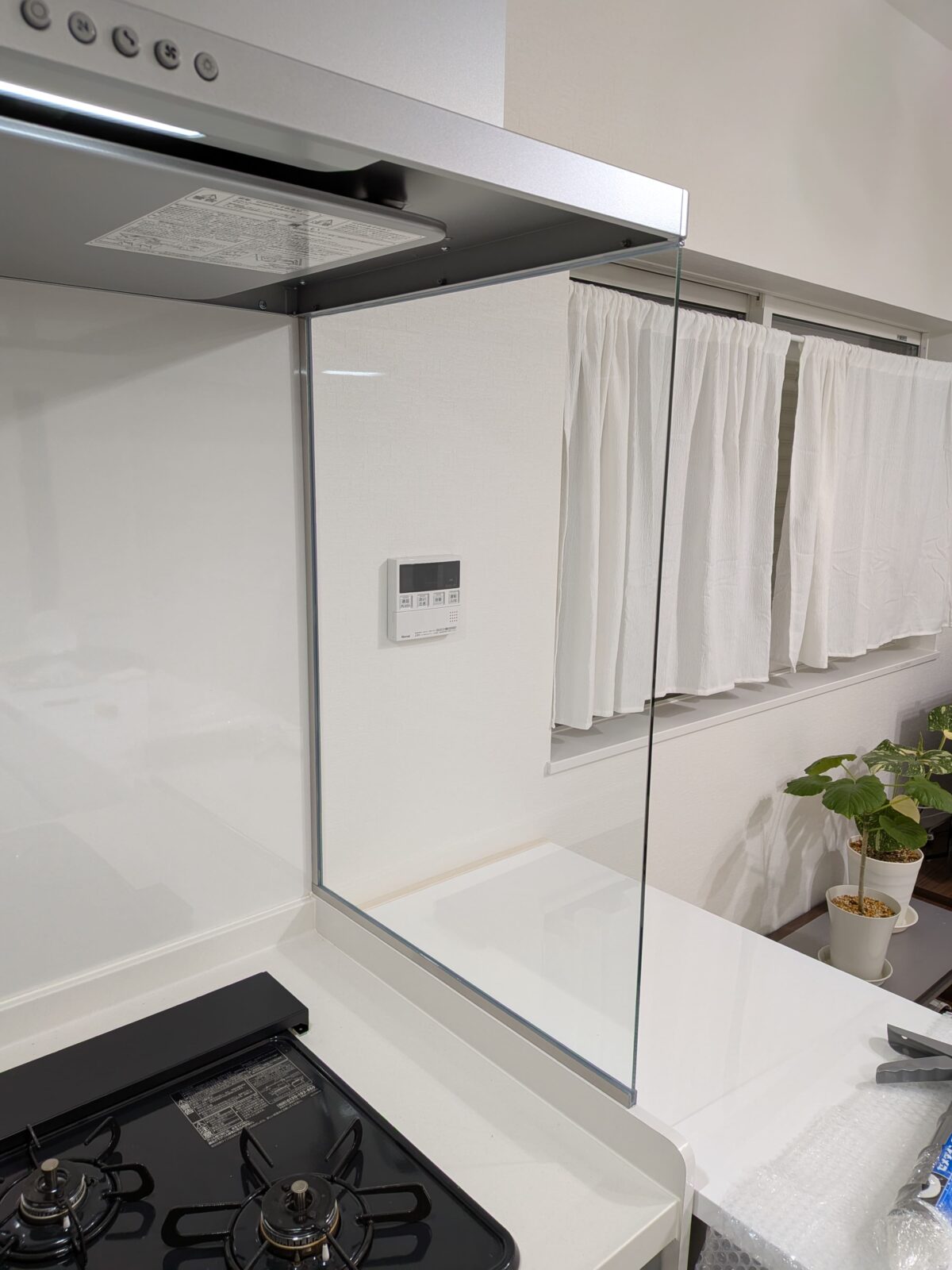

＊設置写真
＊ご注文内容
＜No.1＞
【ガラス種類】TP6:強化フロートガラス/6㎜
【ガラスサイズ】W579mm×H801mm
【切断面処理】Ｈ二方 糸面磨き
【枚数】1枚
＜同梱品＞
【品名】H04150-HL:コの字チャンネル
【仕上げ】ステンレスＨＬ 皿穴加工無し
セッティングブロック､PPバンド､バックアップ
【サイズ】Ｌ＝583mm
【数量】1本
【品名】H04150-HL:コの字チャンネル
【仕上げ】ステンレスＨＬ 皿穴加工あり
木ビス、セッティングブロック､PPバンド､バックアップ
【サイズ】Ｌ＝583mm
【数量】1本
【品名】H04150-HL:コの字チャンネル
【仕上げ】ステンレスＨＬ 皿穴加工あり
木ビス、バックアップ（H809㎜-(15.5㎜✕2)-1㎜）
【サイズ】Ｌ＝777mm
【数量】1本
【品名】MT1:ブチルテープ 10m巻 9ｍm幅/厚み0.8
【数量】1個
＊お客様コメント
お世話になります
作業完了です

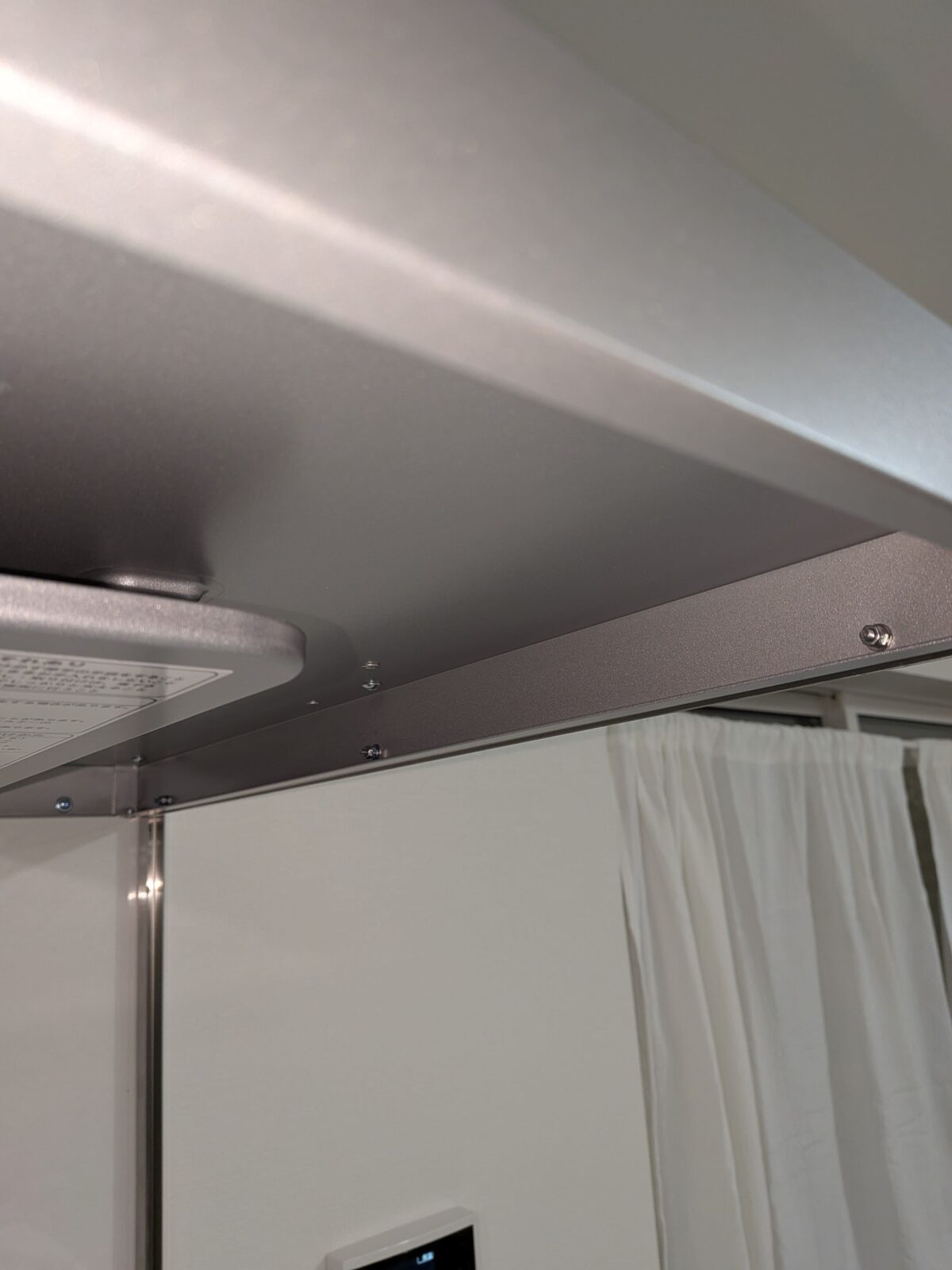

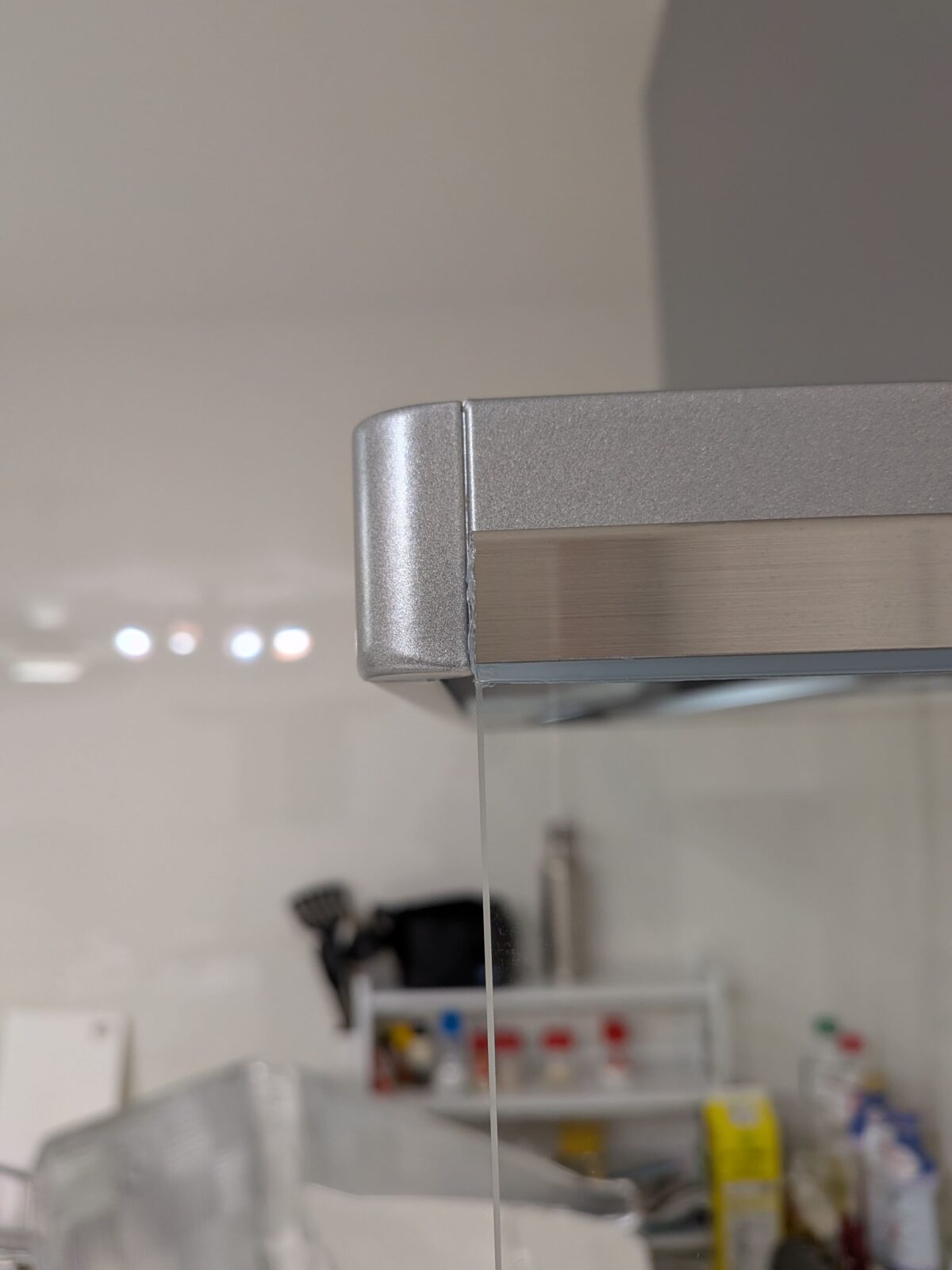

レンジフード側面はテープだけではやはり心配でしたので超低頭ボルトで固定しました。0.5ミリ程しかクリアランス無かったですが無事取付けできました。

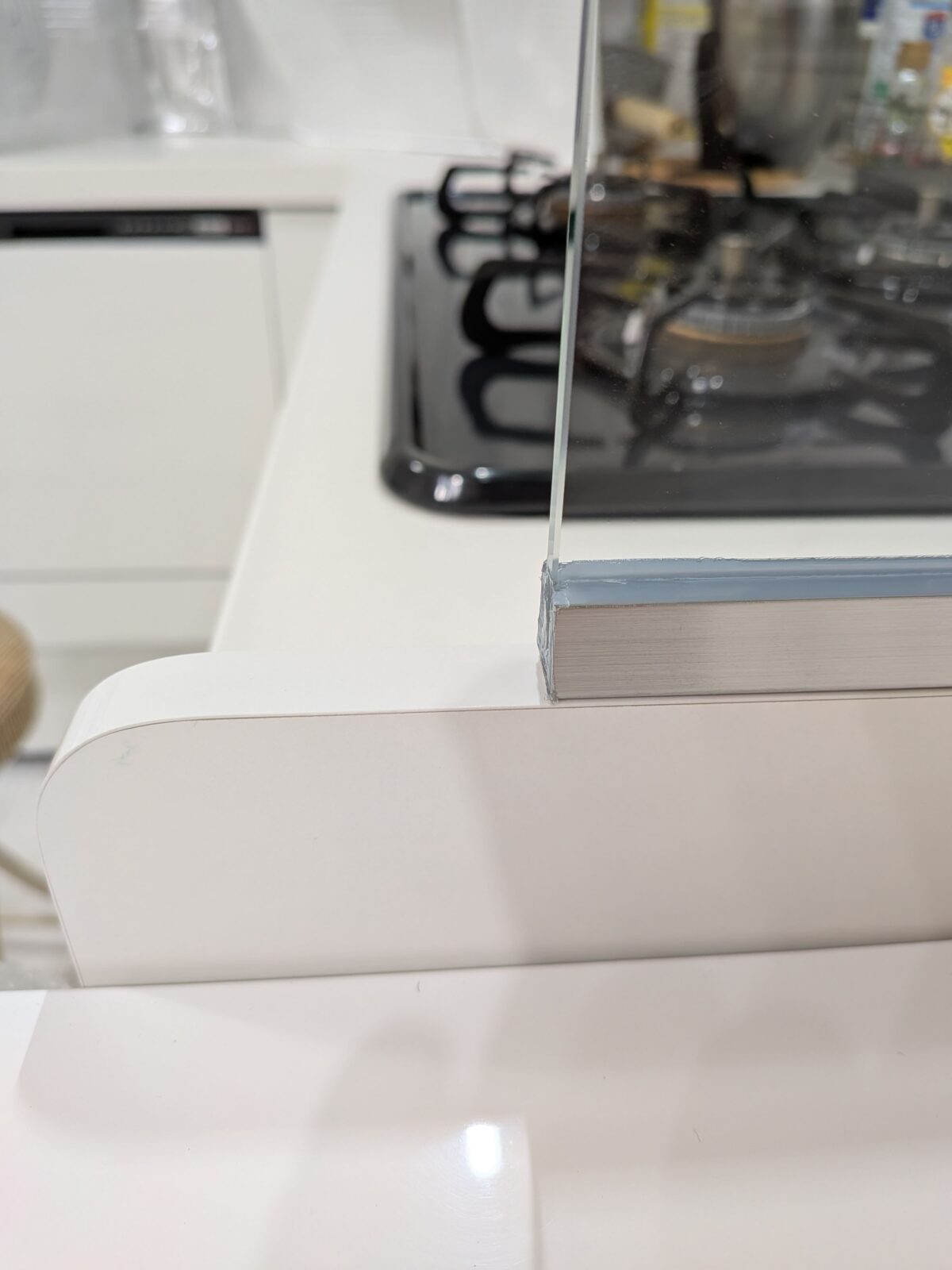

上下コの字アングルとガラスを合わせるのが少し難しかったですね
因みに、使用した低頭ボルトは3パイの１０ミリです。
下穴は4パイで取付け可能です。

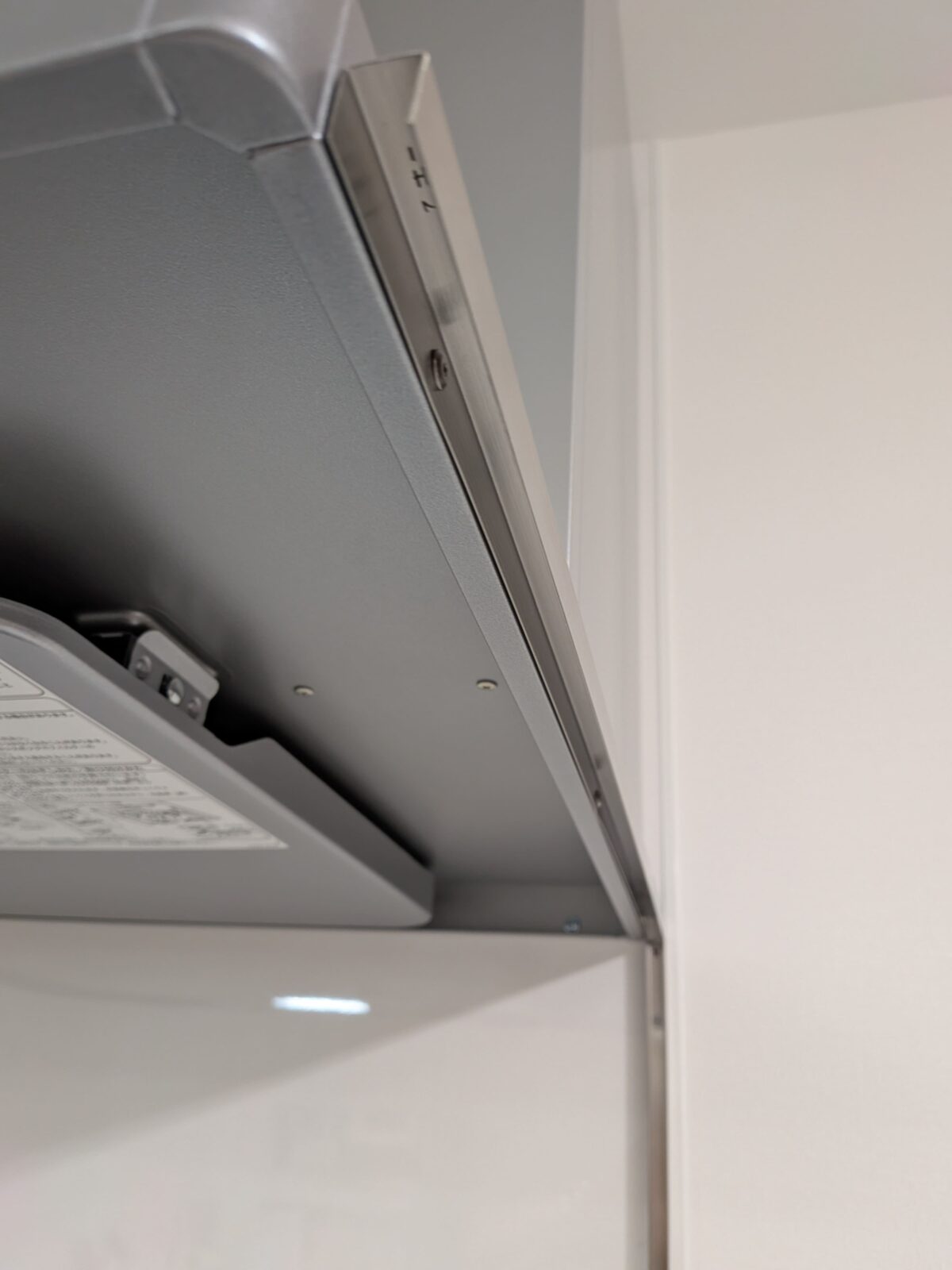

コの字アングル側からボルトを入れてフード側にワッシャーとスプリングワッシャー
ナットはダブルにしました。
参考までに。
＊コダマガラスからのコメント
この度は設置後のお写真と、施工時の詳しい情報をお送りいただき、誠にありがとうございます。
レンジフード側面は、テープ固定だけでなく超低頭ボルトを使用してしっかりと固定されたとのこと、また0.5mmほどのわずかなクリアランスの中で無事に施工されたとのことで、丁寧な作業の様子が伝わってまいりました。
さらに、上下のコの字チャンネルとガラスを合わせる際のポイントや、使用されたボルト・下穴径・固定方法まで詳しくご紹介いただき、大変参考になる情報をありがとうございます。
同じような設置をご検討されているお客様にとっても、大変貴重な施工事例になると思います。
この度はコダマガラスをご利用いただき、誠にありがとうございました。
今後ともどうぞよろしくお願いいたします
