2017年7月27日 DIYシリーズ!

【ガラス棚シリーズ!】 ブラケット壁面取付の金具について~外々仕様のブラケット及びオプション編~

こんにちは、コダマガラス児玉です。

前回は【~チャンネルサポート:棚柱編~】の構造や取付方法などについてでしたが、続編といたしまして
今回は【ガラス棚シリーズ!】ブラケット壁面取付タイプの金具~外々仕様のブラケットとオプション編~をご説明いたします。

まずは動画をご覧ください。

↓↓動画をチェック↓↓







ブラケットとは


ブラケットとはガラスを水平に受ける金具のことです。
外々仕様の場合の金具をご紹介します。

外々仕様とは?

上記の写真のようにガラスの両端が出ているタイプのことです



先端ツメありタイプ R-110GS:水平ブラケット
最も一般的なガラス棚用の水平ブラケットです。


奥行寸法
100mm,120mm,150mm,180mm,200mm,210mm,240mm,270mm,300mm,330mm,350mm,400mm,450mm
※ 奥行が350mm以上の場合、品番R-111GSで引っ掛ける部分が3つあるブラケットを使用します。




先端フラットタイプ R-200GS:水平ブラケット
ツメがあるとどうしても納まらない場合はこちらを使用して下さい。


奥行寸法
100mm,150mm,200mm,250mm,300mm,330mm,350mm,400mm
※ 奥行が350mm以上の場合、品番R-201GSで引っ掛ける部分が3つあるブラケットを使用します。



カラーパターンについて


クローム、ニッケルサテン、ショットシルバー、ホワイト、ブラック
鉄地グレー、プラスサテン、ブロンズ、APゴールド、黒皮風塗装の全10種類




乗せるガラスのサイズ

 ガラスの厚み
●ブラケット間の距離が600mm以下の場合
  厚み5㎜もしくは6㎜(5Kg以上のものをのせる場合は6mm以上おすすめ)
●ブラケット間の距離が600mm~850mm以下の場合
  最低でも6mm以上(5Kg以上のものをのせる場合は8mm以上おすすめ)
●ブラケット間の距離が850mm~1200mm以下の場合
  最低でも8mm以上をお勧めします。

 ガラスの幅
●チャンネルサポート及びブラケットより最低でも50mm~100mm程度は外に出すようにしてください。
●ガラス幅寸法の約1/6程度チャンネルサポートよりはね出すようにするとバランス的にも良いです。

 ガラスの奥行

●ガラスの奥行寸法はブラケットの呼び名と同じ寸法にして下さい。
 ※写真の指してる部分を「呼び名」といいます。




オプション


必須のパーツではありませんが、併用してご使用していただくとより安全にご使用いただけます。

品番:CAS-1 / 品名:チャンネルサポート断面保護キャップ


チャンネルサポートの上下に取付可能な保護キャップです。
角の引掛かりを防止できます。
チャンネルサポートを取り付けた後にセットしてビス止めします。

品番:REC / 品名:ブラケット先端保護キャップ(先端ツメありタイプ用)


ツメあり水平ブラケット(R-110GS・R-111GS)の先端保護キャップです。
ツメの部分の金具が飛び出しているのが気になる方は取り付けてください。
ガラスを設置する前にあらかじめ装着してご使用ください。

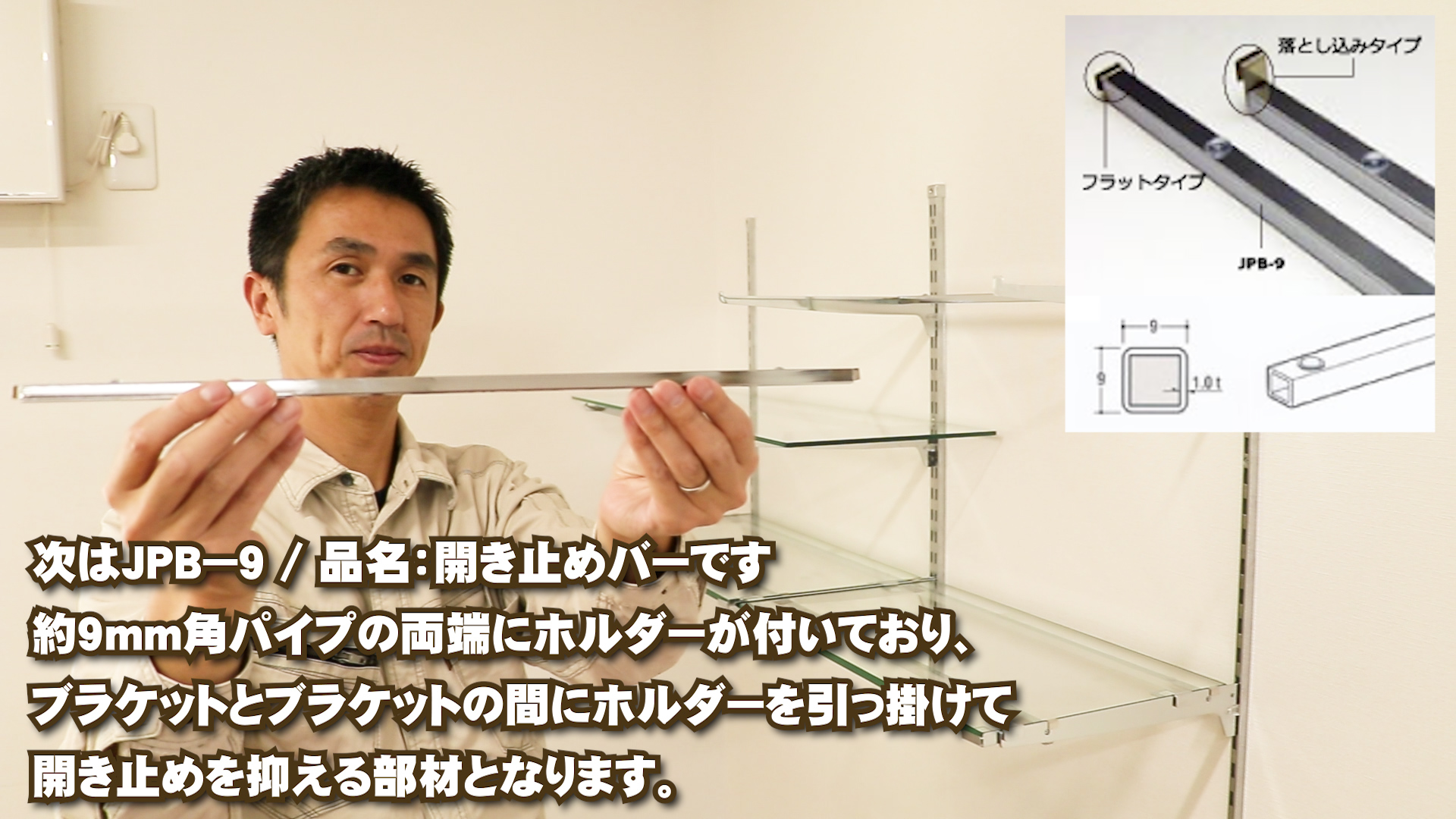

品番:JPB-9 / 品名:開き止めバー


開き止めバーにより、ガラスの落下防止となります。両端ホルダーにつきましては、当方にてセットさせていただきます。
※外々仕様の場合、フラットタイプを使用します。


切断実寸寸法は、チャンネルサポートの種類やピッチ(チャンネルサポートの中心間の寸法)によって決まり、両方ともシングルスリットで外々仕様の場合、チャンネルサポート間の芯々寸法より-4mmが切断寸法となります。

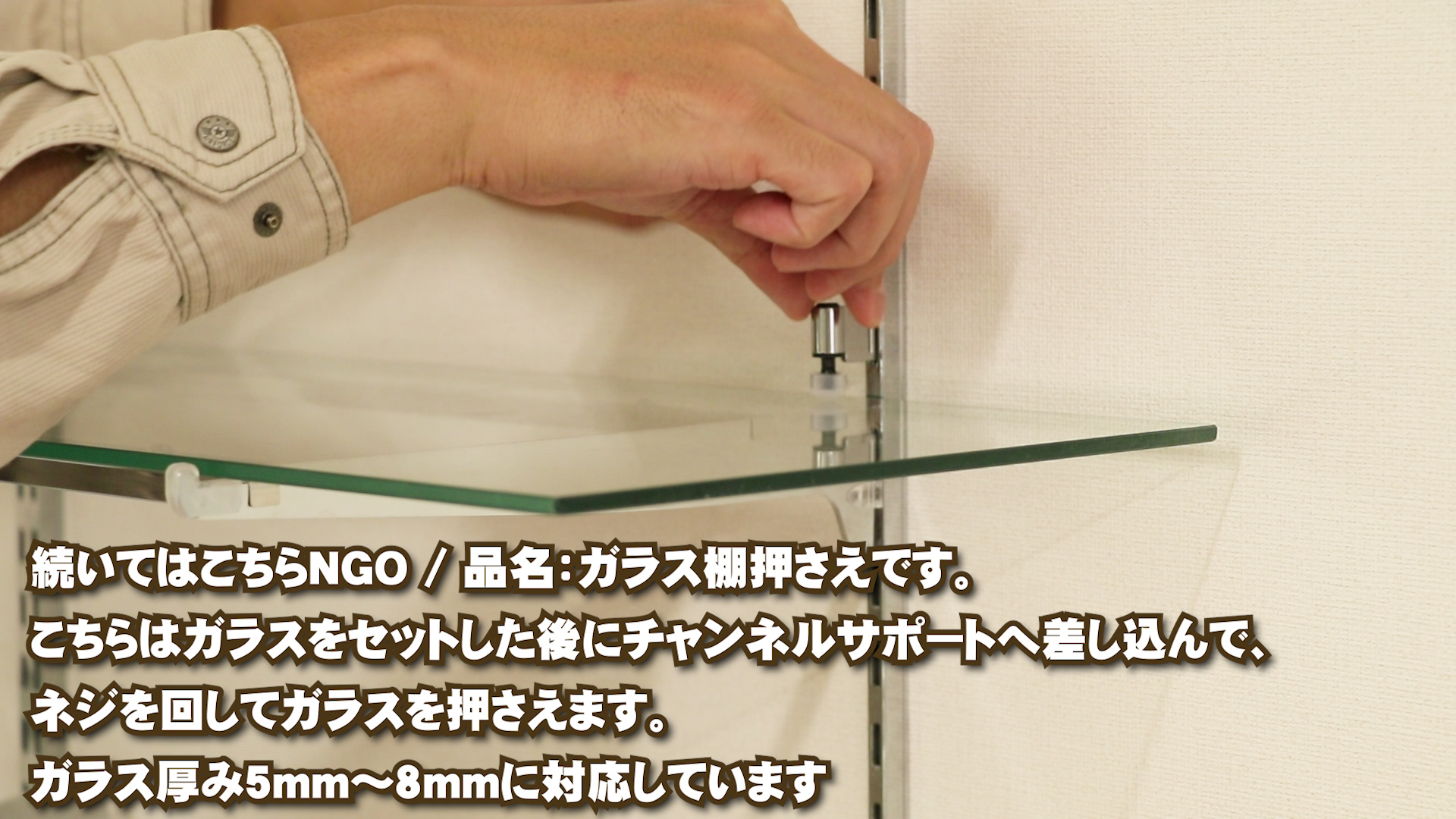

品番:NGO / 品名:ガラス棚押さえ


チャンネルサポートに装着するガラス棚押さえです。
カラー:クローム・Aニッケルサテン・APゴールド色のみとなります。
チャンネルサポート間の芯々寸法は、打合せさせていただきます。



まとめ


いかがだったでしょうか?
ブラケット壁面取り付けタイプでも最も一般的な方法で、ブラケットよりガラスが外側にとびだしてい設置する方法です。

コダマガラスではガラスと金具をセットでご注文できるようにご提案させていただいておりますが、「ガラスのみ」「金具のみ」の対応もしております。

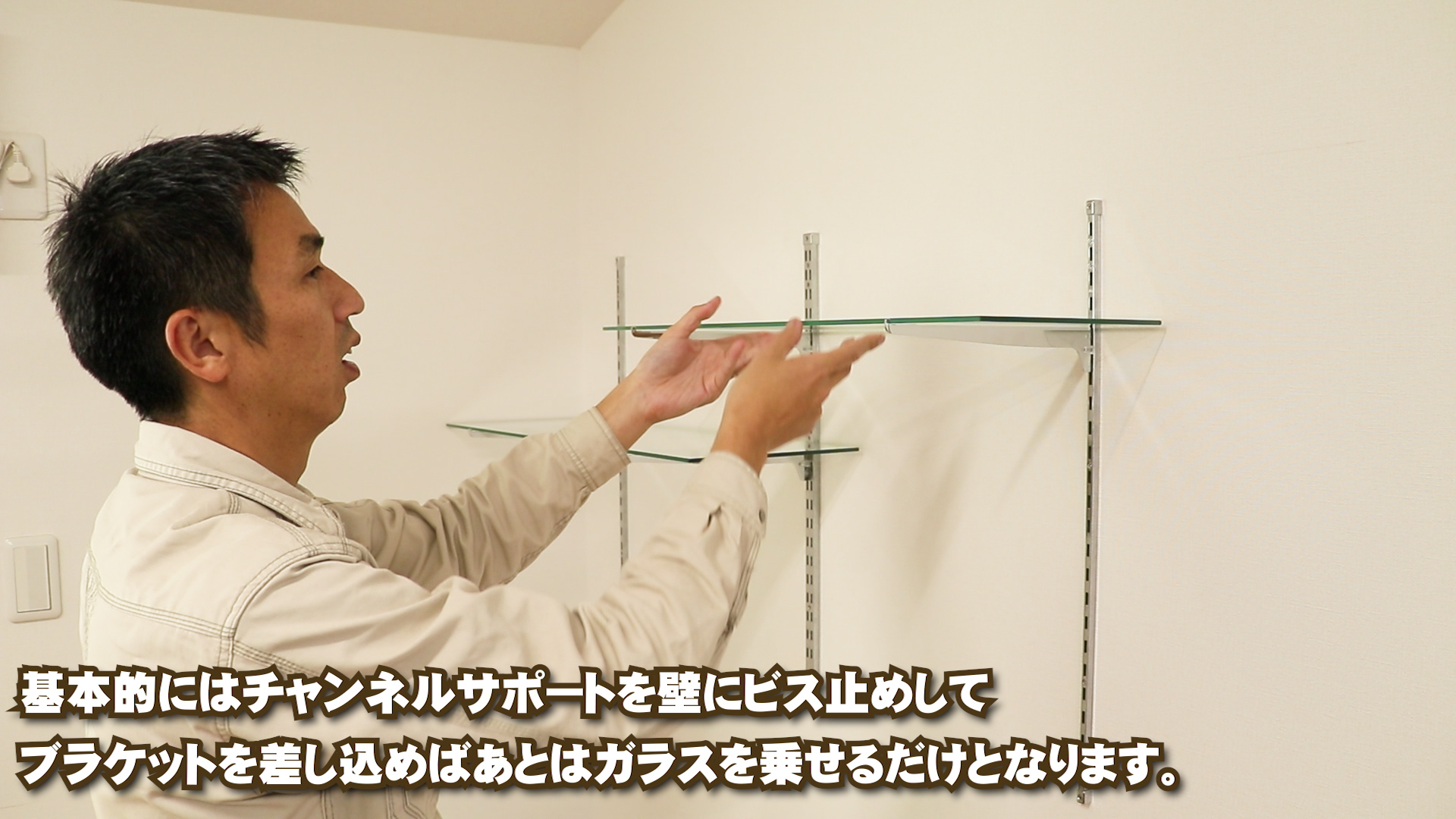

最低限チャンネルサポート、専用取付ビス、ブラケットの3点あれば棚の設置は可能です。



最後にもう一度詳しく動画をご覧ください!


※ 動画は楽しく見ていただけるように若干演出を加えて編集しています!!
これらの動画はyoutubeで公開しています。
週1本ペースでさまざまな動画をアップしていきますので是非チャンネル登録もお願いします!!!




以上、【ガラス棚シリーズ!】ブラケット壁面取付タイプの金具について~外々仕様のブラケット及びオプション編~でした。
最後までご覧いただきまして、ありがとうございました。
